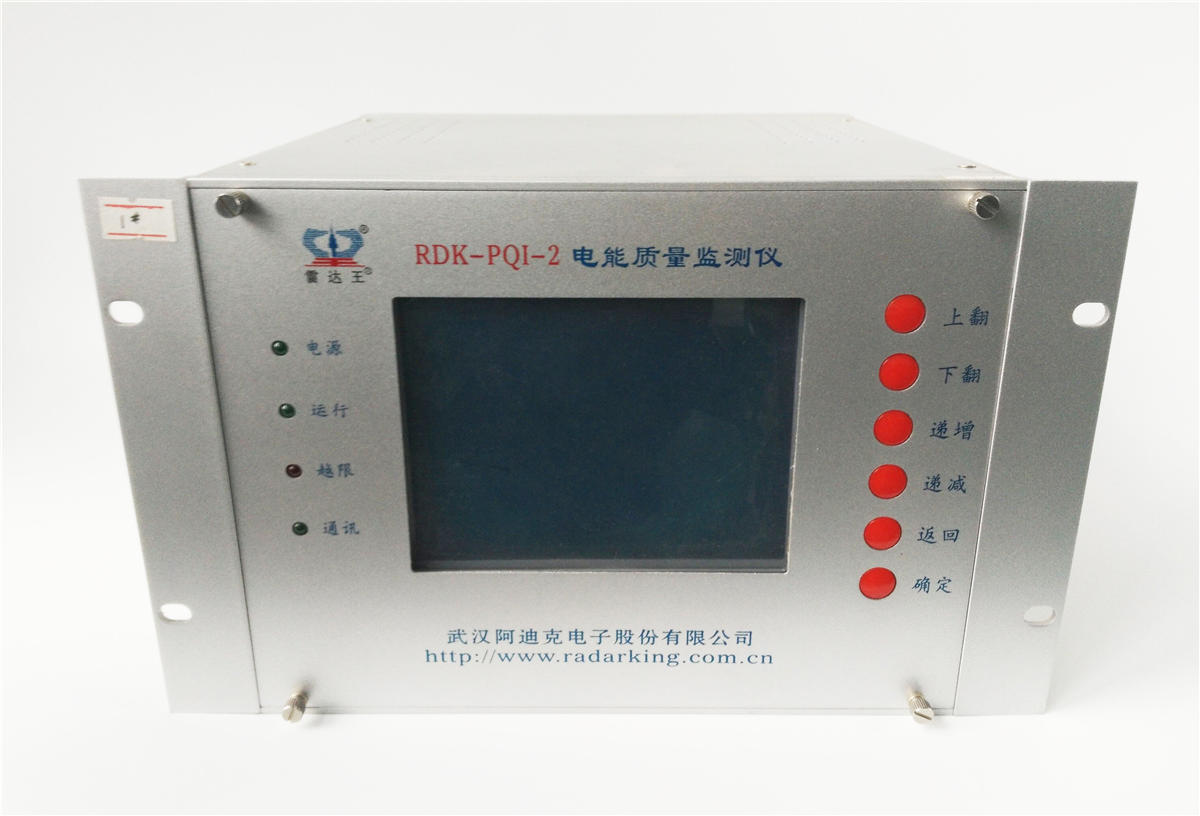

RDK-PQI-2 型電能質量監測儀
隨著我國國民經濟的蓬勃發展，電力負荷急劇加大，特別是沖擊性和非線性負荷容量不斷增長，使得電網發生波形畸變、電壓偏差、閃變和三相不平衡等電能質量問題。 RDK-PQI-2電能質量監測儀以其精度高、功能全、使用方便，而受到電力、冶金、鐵路等系統用戶的普遍歡迎。適用于500KV、220KV、110KV和35KV變電站、各類發電廠及用電大戶。同時也適用于一切10KV進線的電力用戶。經國家電力公司電力設備及儀表質量檢驗測試中心檢測，達到或超過國標技術要求。
功能與特點
· 穩態參數測量：
可測量電網頻率、頻率偏差、電壓偏差、電壓與電流真有效值、基波有效值、電壓、電流諧波（2～50次）、間諧波、三相電壓電流不平衡度、電壓波動與閃變值、電壓電流正序、負序、零序、電壓電流初始相位、視在功率、有功功率、無功功率、功率因數。
· 暫態參數測量：
可測量電壓驟升、驟降、中斷等信息，具有事件錄波功能。
錄波可設定為手動觸發或自動觸發。
· 具有諧波越限保護功能，提供報警、 跳閘繼電器接點；
· 儀器支持TCP/IP、RS232/485等多種通訊方式，支持IEC-103規約，可方便地融入綜自系統，儀器配備工控級嵌入式10/100M自適應網卡，連接可靠，長期運行穩定性好。多臺RDK-PQI-2和上位機聯網可以組成電能質量監測與管理系統（POWER QUALITY SUPER VISORY&MANAGEMENT SYSTEM，簡稱PQMS）。
|
項 目 |
參 數 |
|||||
|
通 道 數 |
A、B、C三相電壓 A、B、C三相電流 |
|||||
|
測量范圍 |
電壓 0～100V ，220V.380V可定做。 電流 0～6A |
|||||
|
測頻誤差 |
≤0.01Hz |
|||||
|
諧波誤差 |
精度滿足國標A級要求 |
間諧波誤差 |
同諧波 |
|||
|
電壓偏差誤差 |
≤0.2% |
|||||
|
三相不平衡度誤差 |
≤0.2% |
電流不對稱因數 |
≤0.2% |
|||
|
閃變誤差 |
Pst≤5% Plt≤5% |
波動誤差 |
≤0.5% |
|||
|
相角誤差 |
≤0.2º |
功率誤差 |
≤0.5% |
|||
|
事件錄波 |
事件發生前5個周波，事件發生后5個周波 |
|||||
|
顯 示 屏 |
320×240中文寬溫液晶屏 |
|||||
|
工作電源 |
AC 220V±20% 頻率 45Hz～55Hz DC 220V±20% |
功 耗 |
≤10VA |
|||
|
環境溫度 |
-25℃～75℃ |
相對濕度 |
0～90% 無冷凝 |
|||
|
外觀尺寸 |
252×182×290(寬×高×深) |
重 量 |
2.5Kg |
|||
